轴锻件加工顺序的安排和工序的确定

admin2022-10-14行业新闻 237

       具有空心和内锥特点的轴类锻件,在考虑支承轴颈、一般轴颈和内锥等主要表面的加工顺序时,可有以下几种方案。

       1.外表面粗加工→钻深孔→外表面精加工→锥孔粗加工→锥孔精加工;

       2.外表面粗加工→钻深孔→锥孔粗加工→锥孔精加工→外表面精加工;

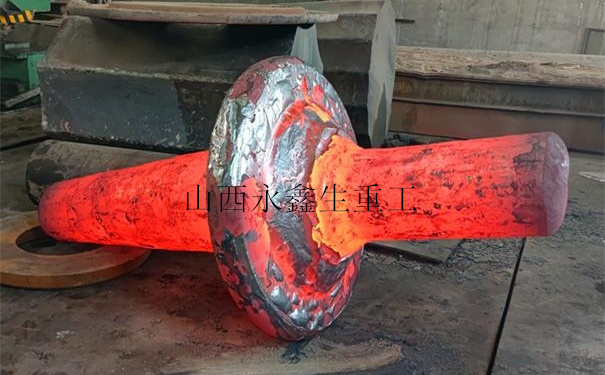

锻件

       3.外表面粗加工→钻深孔→锥孔粗加工→外表面精加工→锥孔精加工。

       针对CA6140车床主轴的加工顺序来说,可作这样的分析比较。

       第一方案:在锥孔粗加工时,由于要用已精加工过的外圆表面作精基准面,会破坏外圆表面的精度和粗糙度,所以此方案不宜采用。

       第二方案:在精加工外圆表面时,还要再插上锥堵,这样会破坏锥孔精度。另外,在锻造加工锥孔时不可避免地会有加工误差,锥孔的磨削条件比外圆磨削条件差人加上锥堵本身的误差等就会造成外圆表面和内锥面的不同轴,故此方案也不宜采用。

锻件

       第三方案:在锥孔精加工时,虽然也要用已精加工过的外圆表面作为精基准面;但由于锥面精加工的加工余量已很小,磨削力不大;同时锥孔的精加工已处于轴加工的最终阶段,对外圆表面的精度影响不大;加上这一方案的加工顺序,可以采用外圆表面和锥孔互为基准,交替使用,能逐步提高同轴度。

       经过这一比较可知,像CA6140主轴这类的轴锻件加工顺序,以第三方案为佳。
