不锈钢锻件的酸洗钝化操作

       很多锻造厂家都不知道不锈钢锻件的酸洗钝化操作该注意哪些事项，今天山西永鑫生锻造给大家简单的介绍一下不锈钢锻件的酸洗钝化操作注意事项，一般需要注意有以下几点：

1.只有进行过预处理的容器或不锈钢锻件才能进行酸洗钝化处理。

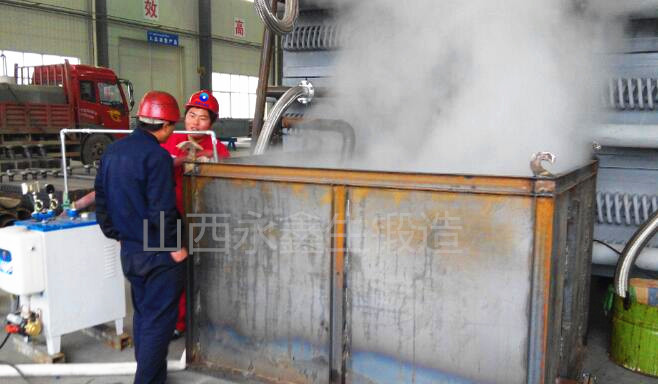

2.酸洗液酸洗主要用于较小型未经加工的零部件整体处理，可以用喷刷的方法。溶液温度在21-60℃时，每隔10分钟左右检查一次，直至呈现出均匀的白色酸蚀的光洁度为止。

3.酸洗膏酸洗主要适用于大型容器或局部处理。在室温下将酸洗膏外均匀干净设备上（约2-3mm厚），停留一小时后用洁净水或不锈钢丝刷轻轻刷，直至呈现出均匀的白色酸蚀的光洁度为止。

4.钝化液主要适用于小型容器或部件整体处理，可以采用浸入或喷刷的方法，当溶液温度在48-60℃时，每20分钟检查一次，当溶液在21-47℃时，每小时检查一次，直至表面生成均匀的钝化膜为止。

5.钝化膏主要适用于大型容器或局部处理，在室温下将钝化膏均匀涂在酸洗过的容器表面（约2-3mm），1小时后检查，直至表面生成均匀的钝化膜为止。

6.酸洗钝化容器或不锈钢锻件必须用洁净水将表面冲洗干净，后用酸性石蕊试纸测试冲洗面的任何处，使PH值在6.5-7.5之间，然后擦干或用压缩空气吹干。

7.容器和不锈钢锻件经酸洗钝化后搬运吊装及存放时禁止磕碰划伤钝化膜。

以上是我公司在不断操作中得出的结论以及注意事项，欢迎大家参考或来电咨询。

本文由山西永鑫生锻造原创，如需转载请注明出处！
